Créer un diagramme ternaire avec XLSTAT

Jeu de données pour Diagrammes ternaires XLS76.5 Ko

Vidéo du tutoriel
  • Pro Logiciel de base de la suite XLSTAT

  • Pré-requis système

    • Windows:
      • Versions : 9x/Me/NT/2000/XP/Vista/Win 7
      • Excel : 97 et supérieures
      • Processeur : 32 ou 64 bits
      • Disque dur : 150 Mo
    • Mac OS X:
      • OS : OS X
      • Excel : X, 2004 et 2011
      • Disque dur : 150 Mo

Avantages

  • Pratique et simple d'utilisation
    Pratique et simple d'utilisation XLSTAT est parfaitement intégré à Microsoft Excel qui est le tableur le plus populaire au monde. Grâce à cette intégration, et au suivi de la même philosophie qu'Excel, l'utilisation de XLSTAT est aisée. Le logiciel est accessible dans un onglet dédié qui contient le menu de chaque module. Les analyses disponibles sont regroupées en menus fonctionnels. Les boîtes de dialogues sont pratiques et leur paramétrage est simple.
  • Partage aisé des données et résultats
    Partage aisé des données et résultats Un des plus grands avantages de XLSTAT est le fait que les données et résultats peuvent être partagés sans contrainte. En effet, données et résultats sont stockés dans Microsoft Excel et donc accessibles à tous. Il n'est pas nécessaire pour le receveur d'avoir une licence XLSTAT ou tout autre visionneur additionnel. Ceci facilite votre travail d'équipe et le rend plus économique. Enfin, les résultats sont transposables dans les autres logiciels de Microsoft Office dont PowerPoint ce qui vous permet de créer des présentations avec d'excellents graphiques en quelques minutes.
  • Modulaire
    Modulaire XLSTAT est un produit modulaire articulé autour de XLSTAT-Pro qui est le logiciel de base de XLSTAT. XLSTAT-Pro inclut déjà toutes les fonctionnalités les plus courantes en statistiques et analyses de données multivariées. Des fonctions plus avancées sont aussi disponibles dans des modules additionnels qui répondent à des demandes plus spécifiques. Ainsi, vous pouvez adapter le logiciel à vos propres besoins ce qui le rend plus rentable.
  • Didactique
    Didactique Les résultats de XLSTAT sont affichés pour chaque analyse et sont toujours disponibles pour une navigation plus simple. De plus, des informations utiles sont associées aux résultats afin de faciliter votre interprétation.
  • A un juste prix
    A un juste prix XLSTAT est un logiciel de statistique et d'analyse de données complet et modulaire qui s'adapte à tous les besoins analytiques d'une organisation. Son prix est très raisonnable ce qui vous permet de le rentabiliser presque immédiatement. Toutes les licences XLSTAT incluent un support et une assistance de première qualité.
  • Accessible en de nombreuses langues
    Accessible en de nombreuses langues Nous nous sommes assurés que XLSTAT puisse être accessible au plus grand nombre en distribuant le programme dans de nombreuses langues dont le français, l'anglais, l'allemand, l'espagnol, l'italien, le portugais, le polonais, le chinois et le japonais.
  • Automatisable et personnalisable
    Automatisable et personnalisable La plupart des fonctions disponibles dans XLSTAT peuvent être directement appelées depuis l'application Visual Basic de Microsoft Excel. Elles peuvent être intégrées à vos routines pour répondre aux besoins d'une application particulière. Ajouter des tableaux de résultats, des graphiques, ou modifier l'existant est simplifié. De plus, XLSTAT inclut des outils permettant de sauvegarder ou de recharger des paramètres automatiquement, mais aussi de générer du code VBA. Ceci permet de reproduire vos analyses depuis l'éditeur VBA. Cette automatisation des analyses routinières vous fera gagner du temps.

Jeu de données pour créer un diagramme ternaire

Un classeur Excel comprenant à la fois les données utilisées dans cet exemple et les résultats obtenus peut être téléchargé en cliquant ici.

Les données utilisées dans ce tutoriel correspondent à 3 composantes chimiques et le rendement d’un quatrième composant qui a été testé.

Un diagramme ternaire permet de représenter à l'intérieur d'un triangle des points ayant leurs coordonnées dans un espace à trois dimensions, avec comme contrainte que la somme des coordonnées est constante.

Paramétrer un diagramme ternaire

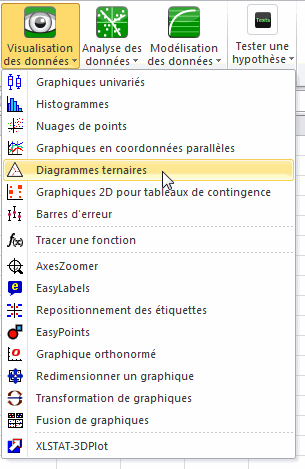

Une fois que XLSTAT-Pro est activé, cliquez sur le menu XLSTAT / Visualisation des données / Diagrammes ternaires, ou cliquez sur le bouton correspondant du menu Visualisation des données (voir ci-dessous).

 Menu diagrammes ternaires

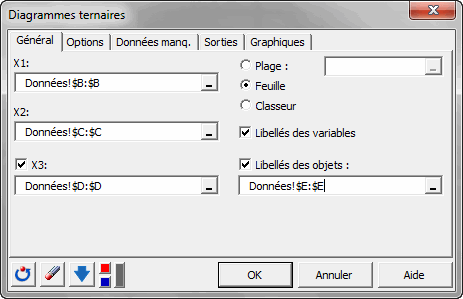

Une fois le bouton cliqué, la boîte de dialogue apparaît.

Boite de dialogue ternaires general

Sélectionnez les données dans la feuille Excel. Il n’est pas obligatoire de sélectionner la troisième colonne car comme la somme des 3 variables est constante, les valeurs de cette colonne sont obtenues à partir des deux premières. La somme de chaque ligne doit être fixée et entrée dans l’onglet options de la boîte de dialogue. Dans notre cas, la somme vaut 1. Sélectionnez le rendement comme libellé des objets de façon à ce qu’ils apparaissent sur le diagramme ternaire.

Boite de dialogue ternaires options

L’onglet graphiques permet de définir un triangle sur lequel la visualisation se concentrera. Dans notre cas, on utilisera les valeurs par défaut avec tous les minimums à 0 et tous les maximums à 1. Le nombre de segments défini le nombre de séparations sur les échelles des axes. Nous activons aussi les options pour afficher les lignes de projection ainsi que les lignes entre les axes.

 Boite de dialogue ternaires graphiques

Interprétation du diagramme ternaire

Ensuite, après avoir cliqué sur le bouton OK, le diagramme ternaire est affiché sur une nouvelle feuille Excel (car l’option Feuille a été sélectionnée pour les sorties).

 Diagramme ternaire

Ce diagramme permet de voir comment les points sont disposés dans l’espace et peut aider à prévoir de nouvelles expériences afin d’explorer de nouvelles zones potentiellement intéressantes.
