Eine Excel-Mappe mit den Daten und den Ergebnissen, die in diesem Tutoriel behandelt werden, kann hier heruntergeladen werden. Die Daten entsprechen 150 Schwerlilienblüten, beschrieben durch vier Variablen (Kelchblattlänge, Kelchblattbreite, Blütenblattlänge und Blütenblattbreite) und Ihrer Spezies. Drei verschiedene Spezies wurden in die Studie einbezogen: Setosa, Versicolor und Virginica. Fisher benutzte dieses, nun berühmte Beispiel als er die Theorie der Diskriminanzanalyse entwickelte. In diesem speziellen Beispiel, werden wir die Variable Kelchblattlänge der Blüten untersuchen und überprüfen ob eine "visuell" signifikanter Unterschied zwischen den verschiedenen Spezies besteht.

Nach Öffnen von XLSTAT, wählen Sie den Befehl XLSTAT/Beschreibung der Daten /Deskriptive Statistiken oder klicken Sie auf den entsprechenden Button in der Toolbar „Beschreibung der Daten“ (siehe unten).

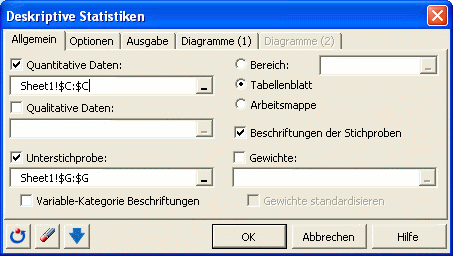

Sobald Sie auf den Button geklickt haben, erscheint ein Dialogfenster der deskriptiven Statistiken. Wählen Sie die Daten, die der Kelchblattlänge entsprechen, auf dem Excel-Blatt aus. Beachten Sie, dass für einen Boxplot die Daten numerisch sein müssen. Die Option „Beschriftung der Stichproben“ bleibt aktiviert, da die erste Zeile der Datenauswahl den Variablennamen enthält. Die Spezies Daten wurden als Unterstichprobe ausgewählt, um den Vergleich zwischen den verschiedenen Spezies zu ermöglichen. Die Blattoption wurde gewählt, um die Ergebnisse in einem neuen Blatt der Mappe anzuzeigen.

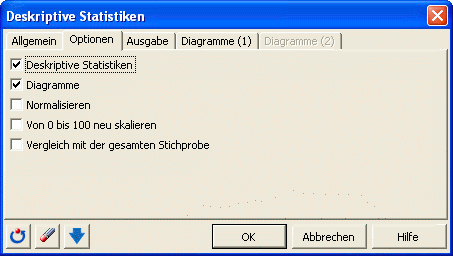

Im Reiter "Optionen" wurden die folgenden Optionen aktiviert.


Die beiden Optionen "Normalisieren" oder "Reskalieren" können verwendet werden, wenn man verschiedene Variablen vergleichen möchte, die in verschiedenen Skalen vorliegen. In unserem Beispiel ist dies nicht erforderlich, da wir nur eine Variable behandeln.

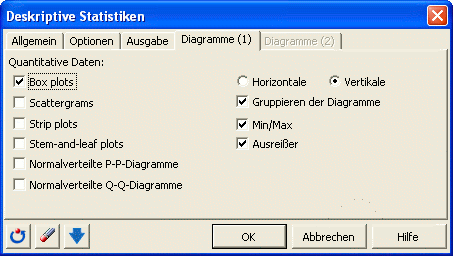

Im Reiter "Diagramme" wird die Option Box Plots aktiviert. Die Option "Gruppieren" wurde ebenfalls aktiviert um die Box plots im gleichen Diagramm darzustellen, und nicht etwa in verschiedenen. Die Optionen Minimum/Maximum und Ausreißer wurden aktiviert, um die entsprechenden Werte auf den Boxplots darzustellen.


Die Ergebnisse werden auf dem neuen Blatt mit Namen "Desk" dargestellt. Sie umfassen einen kompletten Satz der deskriptiven Statistiken.


Dann werden die Box Plots dargestellt.


Man sieht deutlich, dass die Variable Kelchblattlänge für die drei verschiedenen Spezies verschieden ist. Die blauen Rauten entsprechen den zugehörigen Minimum- und Maximumwerten.
