Wie erstelle ich ein Pareto Diagramm?

Datensatz für Pareto-Diagramme XLS28.0 KB

Videos für dieses Tutorial
  • SPC Software zur statistischen Prozesskontrolle

  • Voraussetzungen

    • Windows:
      • Versionen: 9x/Me/NT/2000/XP/Vista/Win 7/Win 8
      • Excel: 97 oder höher
      • Prozessor: 32 oder 64 bit
      • Festplattenspeicher: 150 MB
    • Mac OS X:
      • OS: OS X
      • Excel: X, 2004 und 2011
      • Festplattenspeicher: 150 MB

Vorteile von XLSTAT

  • Praktisch und einfache Benutzung
    Praktisch und einfache Benutzung XLSTAT ist perfekt in Microsoft Excel integriert, das das am meisten benutzte Tabellenkalkulationsprogramm ist. Dank dieser Integration und der gleichen Philosophie wie Excel, ist die Benutzung von XLSTAT leicht. Die Software ist in einem speziellen Reiter verfügbar, der das Menu der XLSTAT-Module enthält. Die verfügbaren Analysen sind in Gruppen ähnlicher Funktion zusammengefasst. Die Dialogfenster sind einfach und Ihre Einstellungen verständlich.
  • Einfaches Mitteilen der Daten und Ergebnisse
    Einfaches Mitteilen der Daten und Ergebnisse Einer der größten Vorteile von XLSTAT ist die Tatsache, das die Daten und Ergebnisse ohne Einschränkung kommuniziert werden können. Denn die Daten und Ergebnisse werden in Microsoft Excel gespeichert und sind daher allen zugänglich. Eine XLSTAT Lizenz oder ein Programm zur Ansicht ist nicht erforderlich, um die Daten und Ergebnisse zu empfangen und anzusehen. Darüber hinaus sind die Ergebnisse leicht in andere Programme von Microsoft Office, wie PowerPoint kopierbar, was Ihnen das Erstellen von Präsentationen mit ausgezeichneten Diagrammen in wenigen Minuten erlaubt.
  • Modular
    Modular XLSTAT ist ein modulares Produkt um XLSTAT-Pro herum, das die Basissoftware von XLSTAT darstellt. XLSTAT-Pro schließt bereits alle verbreiteten statistischen Funktionen und multivariaten Datenanalysen ein. Die fortgeschrittenen Funktionen sind ebenfalls in zusätzlichen Modulen verfügbar, die speziellen Anforderungen gerecht werden. So können Sie Ihre Software an Ihre eigenen Anforderungen anpassen, was sie attraktiver werden lässt.
  • Didaktisch
    Didaktisch Die XLSTAT Ergebnisse sind nach Analysen aufgebaut und einfach durchzublättern. Darüber hinaus sind den Ergebnissen nützliche Informationen hinzugefügt, um die Interpretation zu erleichtern.
  • Preiswert
    Preiswert XLSTAT ist eine modulare, komplette Statistik- und Datenanalysesoftware, die sich an alle Ihre analytischen Anforderungen Ihrer Organisation anpasst. Der Preis ist sehr gering, was Ihnen eine quasi sofortige Amortisierung erlaubt. Alle XLSTAT Lizenzen schließen ein Support und eine Unterstützung hervorragender Qualität ein.
  • Zugänglich
    Zugänglich Wir setzen uns ein, XLSTAT so vielen Personen wie möglich durch eine Benutzerschnittstelle in vielen Sprachen darunter Deutsch, englisch, französisch, spanisch, italienisch, portugiesisch, polnisch, chinesisch und japanisch zugänglich zu machen.
  • Automatisierbar und personalisierbar
    Automatisierbar und personalisierbar Die Mehrzahl der in XLSTAT verfügbaren Funktionen können direkt aus Visual Basic for Applications von Microsoft Excel heraus aufgerufen werden. Sie können in Ihre Routinen integriert werden, um Ihren Anforderungen einer speziellen Anwendung gerecht zu werden. Das Hinzufügen von Ergebnistabellen, Diagrammen, oder das Verändern bereits existierender ist vereinfacht. Darüber hinaus schließt XLSTAT die Werkzeuge zur Erzeugen des VBA Kodes für die Dialogfenster ein, so dass Sie Ihre Analysen vom VBA Editor heraus einfach reproduzieren können, indem Sie die Einstellungen automatisch laden. Diese Automatisierung der Analysen wird Ihnen viel Zeit einsparen.

Eine Excel-Mappe mit den Daten und den Ergebnissen, die in diesem Tutoriel behandelt werden, kann hier heruntergeladen werden. Die Daten stammen aus [Pyzdek Th. (2003). The six sigma Hanbook Revised and expanded, McGraw Hill, New York] und entsprechen den Einganskontrollen von Birnen eines Geschäfts während eines Monats.

Ein Pareto-Diagramm verdankt seinen Namen von einem italienischen Ökonom, jedoch war es J. M. Juran der dieses Diagramm erstmals auf industrielle Probleme anwandte.

Die zu untersuchenden Ursachen werden in Form von Prozentsätzen, die jeder der Ursachen zugeordnet werden, aufgelistet. Die Summe der Prozentsätze ergibt 100 %. Diese Prozentsätze werden dann verwandt, um ein Diagramm zu erstellen, das einem Balken- oder Kuchendiagramm sehr ähnlich ist. Pareto-Analyse verwendet hierbei ein Ranking der Ursachen, um zu bestimmen welche von den Ursachen als erste verfolgt werden sollen.

Nach dem Öffnen von XLSTAT, wählen Sie den Befehl XLSTAT/XLSTAT-SPC/Pareto-Diagramme oder klicken Sie auf den entsprechenden Button in der Toolbar " XLSTAT-SPC " (siehe unten).

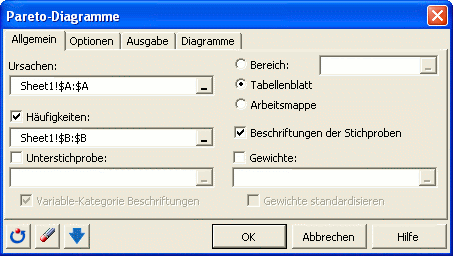

Nach dem Klicken des Buttons erscheint das entsprechende Dialogfenster der Pareto-Diagramme. Sie können nun die Daten im Excel-Blatt auswählen. Es gibt mehrere Arten die Daten in den XLSTAT Dialogfenstern auszuwählen (siehe auch das Tutoriel zu diesem Thema). Im untersuchten Beispiel beginnen die Daten in der ersten Zeile; es ist daher schneller die Spaltenauswahl zu benutzen. Daher erscheinen im Dialogfenster unten die Auswahlen in Form von Spalten. Die Option „Variablenbeschriftungen“ ist aktiviert, da die erste Zeile der Daten die Namen der Variablen enthält.

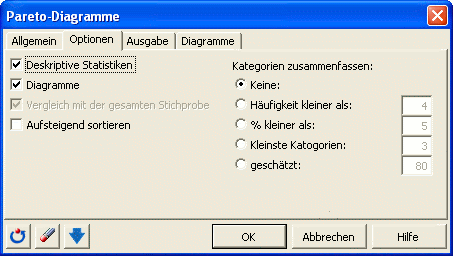

Im Reiter „Optionen“ werden „Deskriptive Statistiken“ und „Diagramme“ aktiviert. pto2d.gif

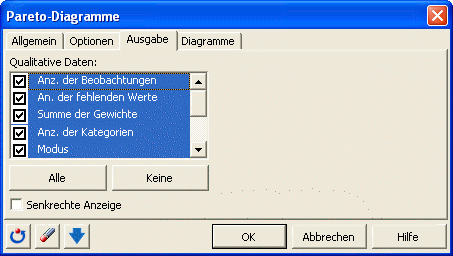

Im Reiter „Ausgabe“ werden alle Optionen aktiviert.

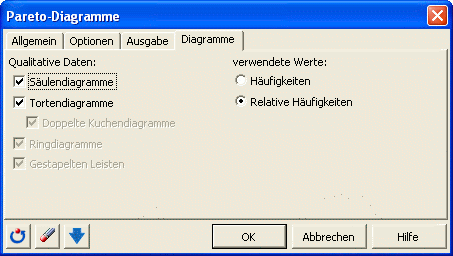

Im Reiter „Diagramme“ werden alle Optionen aktiviert.


Die Berechnungen beginnen, sobald der Button "OK" geklickt wird. Falls Sie in den Optionen von XLSTAT die Option „Auswahl bestätigen lassen“ aktiviert haben, so bittet Sie XLSTAT die Anzahl der Zeilen und der Spalten der Auswahlen zu bestätigen.

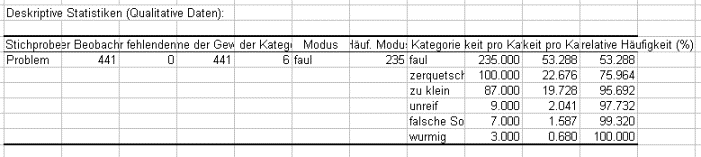

Die erste Tabelle enthält die deskriptiven Statistiken der Defektdaten. Er werden die Anzahl der Beobachtungen, die Anzahl der fehlenden Werte, die Summe der Gewichte, die Anzahl der Kategorien, der Modus und die Häufigkeit des Modus angezeigt. Dann werden für jede Kategorie, die Bezeichnung, die Häufigkeit, relative Häufigkeit und die kumulierte relative Häufigkeit angegeben.

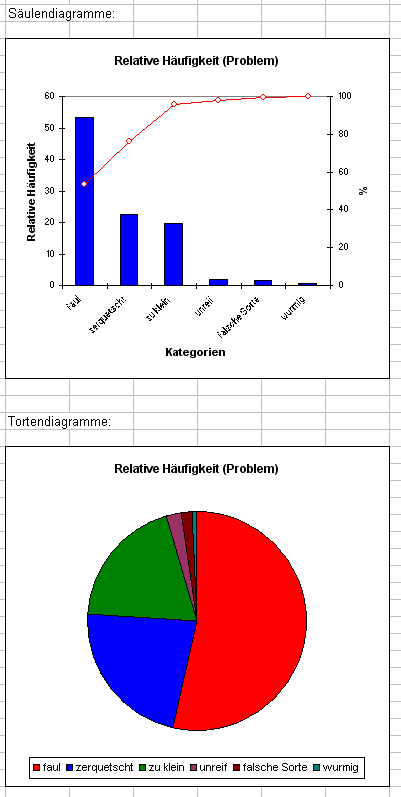

Anschließend folgt das Pareto-Diagramm in Säulenform, mit den Kategorien, die absteigend nach der Anzahl geordnet sind.


Man sieht deutlich, dass drei Fehlerursachen allein über 95 % der gesamten Fehlerursachen ausmachen: faul, zerquetscht und zu klein. Es sollten daher diese Fehlerursachen in Programmen zur kontinuierlichen Verbesserung angegangen werden.

Als letztes folgt ein Kuchendiagramm der relativen Häufigkeiten, das zum gleichen Schluss führt.

Sehen Sie dieses Video zu sehen, wie dieses Tutorial ist getan.
